Name: 4 القطب 660 فولت Powerail موصل نظام السكك الحديدية ل EOT رافعات HFP56 -3
Brand: NANTE
SKU: HFP

4 القطب 660 فولت Powerail موصل نظام السكك الحديدية ل EOT رافعات HFP56 -3

4 Pole 660 V Powerail Conductor Rail System For EOT Cranes HFP56 -3

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	NANTE
إصدار الشهادات:	ISO9001, CE, CCC
رقم الموديل:	HFP

شروط الدفع والشحن:

الحد الأدنى لكمية:	100 متر
تفاصيل التغليف:	عار, خشبيّ حالة أو علبة
وقت التسليم:	في غضون 7 أيام
شروط الدفع:	L/C, T/T, D/A, D/P, ويسترن يونيون, MoneyGram
القدرة على العرض:	1000000 متر في السنة

ﺎﺘﺼﻟ ﺍﻶﻧ

مفصلة وصف المنتج

نموذج رقم::	HFP56-3	إسكان مادة::	بولي كلوريد الفينيل
لون::	أخضر أو برتقالي	النطاق الحالي::	50A إلى 170A
معيار طول::	4m	Max.Voltage::	660V
ريستاردانت اللهب::	فئة B1 لا الجزيئات المشتعلة، إطفاء ذاتي

وصف المنتج مفصل

بولي كلوريد الفينيل المغلقة القضبان الموصل ، إطفاء الذاتي Boxline الأخضر

تفاصيل سريعة

طول قياسي؛ 4 م أو 6 م.
الحالي: 35A ~ 240A
مادة موصل: النحاس
دعم التباعد: 1.2 متر

وصف المنتج مفصل

قضبان الموصلات المغلقة 4 خطوط أعمدة تم استخدامها بنجاح لسنوات عديدة وتم تحسينها وتكييفها باستمرار بما يتماشى مع أحدث المنتجات الحديثة. إنها خطوط توصيل في غلاف بولي كلوريد الفينيل صلب مع مقاطع عرضية من النحاس مختلفة للتيارات المقدرة من 40 إلى 200 ألف. يتم تجميع أدوات التجميع الحالية ، التي تعمل بمحامل كروية ، بواسطة الهيكل. يتم نقل التيار الكهربائي عن طريق فرش الكربون المخزنة في الربيع.

تطبيق

نطاقات تطبيقات نظام الموصلات المغلقة HFP Power Rail

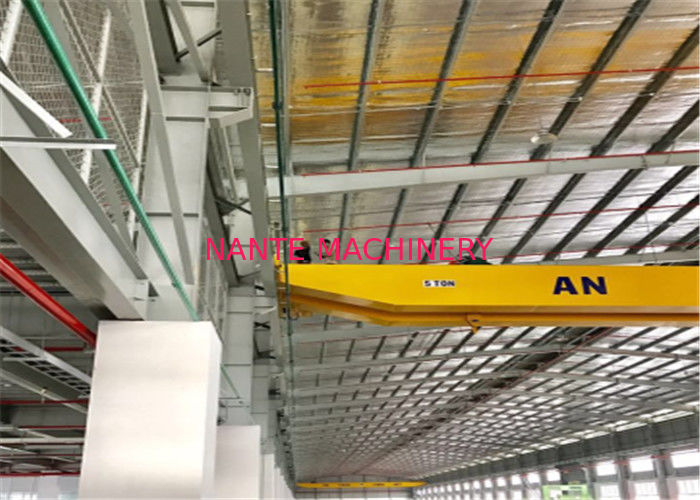

1. الرافعات EOT

2. الناس تتحرك

3. معدات للأغراض الخاصة

ميزات التصميم

الترتيب المدمجة ، ومقاومة التآكل والتجمع البسيط هي ميزاتها الأساسية.

الإسكان

اللون الأخضر ، والإسكان PVC لمدة 4 الموصلات. القسم القياسي 4 م.

أقسام أخرى متاحة.

يتم تحديد الموصل الأرضي بواسطة رمز اللون الدولي.

عكس المرحلة منعت من خلال تصميم جامع والسكن.

وصلات

من خلال قبعات مشتركة PVC.

مجموعات الأعلاف

يغذي الخط أو يغذي نهاية.

قبعات نهاية

يتم إغلاق النهايات المفتوحة لل powerail بواسطة قبعات نهاية ل HFP.

الشماعات

تتوفر بين قوسين القياسية ل powerail مرفق إلى عوارض رافعة.

Powerail مع الشماعات انزلاق و fixpoint.

المسافة القياسية بين نقاط التعليق للتركيبات الداخلية والخارجية: 1200 مم.

جامعي الحالي

إن أدوات التجميع الحالية مصنوعة من الألياف الزجاجية المصنوعة من البوليستر المعاد تشكيله للحصول على قوة عالية ووزن خفيف.

فرش الكربون المحملة بنابض تحافظ على اتصال موحد

يتم توصيل الكابلات وأذرع القطر المرنة أو المرفقة.

جامعي نقرا مزدوجا لطلبات النقل والامبير العالي.

بولي كلوريد الفينيل المغلقة القضبان الموصل ، إطفاء الذاتي Boxline الأخضر

بولي كلوريد الفينيل المغلقة القضبان موصل

المعايير الفنية HFP56-4

نموذج	رقم القطب	مقطع عرضي	ماكس. تيار	تسرب لمسافات	ماكس. الجهد االكهربى	مقاومة	الأبعاد (h * w)	وزن
HFP56-4-8 / 35	4	8	35	35	600	1.944	73 * 56	2.09
HFP56-4-10 / 50	4	10	50	35	600	1.656	73 * 56	2.16
HFP56-4-12 / 65	4	12	65	35	600	1.321	73 * 56	2.23
HFP56-4-15 / 80	4	15	80	35	600	1.137	73 * 56	2.3
HFP56-4-20 / 100	4	20	100	33	600	1.011	73 * 56	2.43
HFP56-4-25 / 120	4	25	120	33	600	0.713	73 * 56	2.56
HFP56-4-35 / 140	4	35	140	33	600	0.522	73 * 56	2.95
HFP56-4-50 / 170	4	50	170	33	600	0.337	73 * 56	3.25
HFP56-4-70 / 210	4	70	210	33	600	0.265	73 * 56	3.85
HFP56-4-80 / 240	4	80	240	30	600	0.223	73 * 56	4.16
HFP56-3-10 / 50	3	10	50	45	600	1.656	73 * 56	1.95
HFP56-3-15 / 80	3	15	80	45	600	1.137	73 * 56	2.13
HFP56-3-20 / 100	3	20	100	45	600	1.011	73 * 56	2.24
HFP56-3-25 / 120	3	25	120	45	600	0.713	73 * 56	2.37
HFP56-3-35 / 140	3	35	140	45	600	0.522	73 * 56	2.63
HFP56-3-50 / 170	3	50	170	45	600	0.337	73 * 56	3.02

نظام السكك الحديدية متعددة الأقطاب موصل سلسلة HFP
ماكس. الجهد االكهربى	600V	قوة الانحناء	75N / مم ² ± 10٪
قوة عازلة	30-40kv / مم	قوة الشد	40N / مم ² ± 10٪
مقاومة خاصة	5 × 10 ¹⁵ أوم × سم	مقاومة التسرب	CTI600-2،7
مقاومة السطح	10 ¹³ أوم × سم	تصميم وتصنيع قياسي	GB7251.2-2006
المسافة بين كل قوس تعليق (م)	1.2	طول السكك الحديدية لكل قطعة (م)	4
مقاوم للهب	فئة B1 - لا جزيئات المشتعلة ، إطفاء الذاتي
درجة الحرارة المحيطة المسموح بها	عزل قياسي -30 ℃ - + 70 ℃ \| عزل حرارة عالي -20 ℃ - + 115 ℃ \| عزل حرارة منخفض -40 ℃ - + 80 ℃
